帶式輸送機

奧創機械

2024-02-26 14:47:08

0次

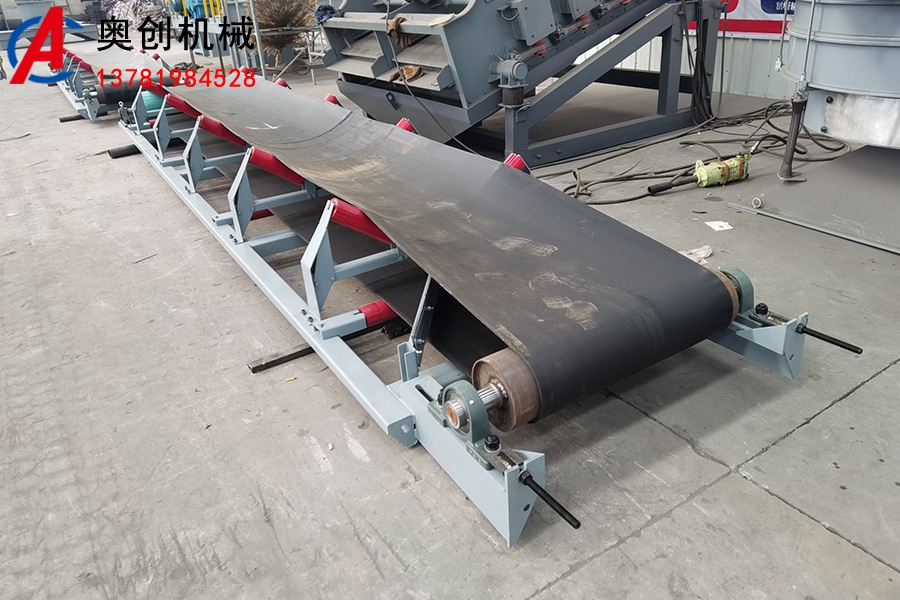

帶式輸送機產品介紹

帶式輸送機又稱皮帶輸送機、膠帶輸送機，輸送帶根據摩擦傳動原理而運動，適用于輸送堆積密度小于1.67/噸/立方米，易于掏取的粉狀、粒狀、小塊狀的低磨琢性物料及袋裝物料，如煤、碎石、砂、水泥、化肥、糧食等。膠帶輸送機0可在環境溫度-20℃至+40℃范圍內使用，被送物料溫度小于60℃。其機長及裝配形式可根據用戶要求確定，傳動可用電滾筒，也可用帶驅動架的驅動裝置。

性能特點

帶式輸送機具有結構緊湊，工作性能可靠、輸送量大、生產效率高、操作靈便等優點。是一種輸送平穩，噪音小，高效益的產品。

工作原理

帶式輸送機是由驅動裝置拉緊裝置輸送帶中部構架和托輥組成輸送帶作為牽引和承載構件，借以連續輸送散碎物料或成件品。皮帶輸送機主要由兩個端點滾筒及緊套其上的閉合輸送帶組成。帶動輸送帶轉動的滾筒稱為驅動滾筒（傳動滾筒）；另一個僅在于改變輸送帶運動方向的滾筒稱為改向滾筒。驅動滾筒由電動機通過減速器驅動，輸送帶依靠驅動滾筒與輸送帶之間的摩擦力拖動。驅動滾筒一般都裝在卸料端，以增大牽引力，有利于拖動。物料由喂料端喂入，落在轉動的輸送帶上，依靠輸送帶摩擦帶動運送袋卸料端卸出。

帶式輸送機技術參數

按帶寬分為：500、650、800、1000、1200、1400mm等幾種。

按驅動功率分為：1.5、2.2、3.0、4.0、5.5、7.5、11、15、18.5、22、30、40、55、75、100、115、130、155、185kW等十九種。

按帶速分為：0.8、1.0、1.25、1.6、2.0、2.5、3.15、4.0m/s等八種。

TD75型通用固定式帶式輸送機規格及參數
膠帶寬度(mm)	功率	承載托輥形式	槽形托輥							平行托輥
膠帶寬度(mm)	范圍（KW）	承載托輥形式	槽形托輥							平行托輥
		帶速	0.8	1	1.25	1.6	2	2.5	3.15	4	0.8	1	1.25	1.6	2	2.5
500	1.5～30	輸送量t/h	78	97	122	156	191	232	-	-	41	52	66	84	103	125
650	1.5～40		131	164	206	264	323	391	-	-	67	88	110	142	174	211
800	2.2～75		-	278	348	445	546	661	824	-	118	147	184	230	289	350
1000	3～100		-	435	544	696	853	1033	1233	-	-	230	288	368	451	546
1200	4～185		-	655	819	1048	1284	1556	1858	2202	-	345	432	553	677	821
1400	4～185		-	891	1115	1427	2118	2118	2528	2996	-	469	588	753	922	1117
注：表中的輸送量是在物料規積比重=1.0t/m3，輸送機夾角0-7°物料堆積角為30°條件下。

DTⅡ型固定式帶式輸送機帶速V、帶寬B與相應的輸送能力的關系

V(m/s)	0.8	1	1.25	1.6	2	2.5	3.15	4	4.5	5	5.5	6
500	69	87	108	139	174	217	781
650	127	159	138	254	318	397	1278
800	198	248	310	397	496	620	1872
1000	324	405	507	649	811	1014	2602	1622
1200		593	742	951	1188	1486	3444	2377	2674	2971
1400		825	1032	1321	1652	2065	4403	3304	3718	4130
1600					2186	2733	3444	4373	4920	5466	6122
1800					2795	3494	4403	5591	6291	6989	7829	9083
2000					3470	4338	5466	6941	7808	8676	9717	11277
2200							6843	8690	9776	10863	12166	14120
2400							8289	10526	11842	13158	14737	17104

1.輸送能力系水平運輸、動堆積角θ20°，托輥槽角為35°時計算的。

2.表中帶速(4.5)、(5.5)m/s為非標準值，一般不推薦使用。
